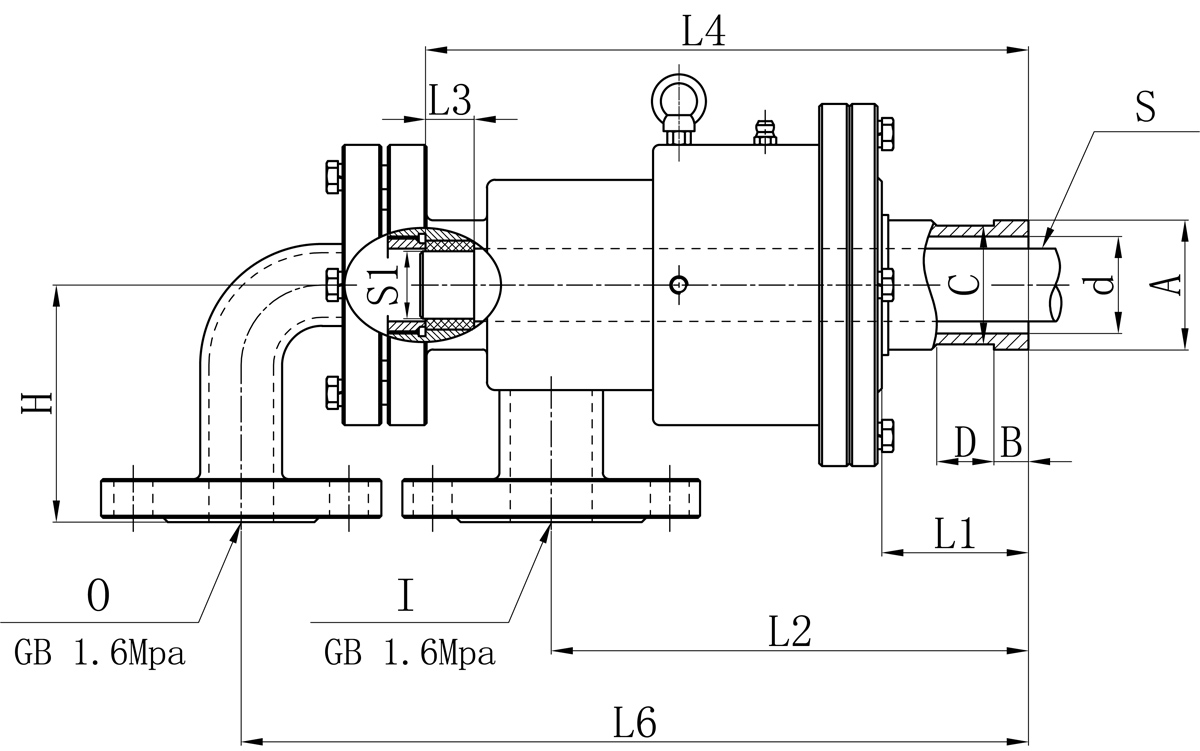

| Model | I | O | S1 | d | L1 | L2 | L3 | L4 | L6 | H | 法兰式表管尺寸对照表 | |||
| A | B | C | D | |||||||||||
| 40A | DN32 | DN25 | 25 | 36 | 65 | 195 | 28 | 256 | 334 | 97 | 47.8 | 13 | 45 | 20 |
| 50A | DN40 | DN32 | 32 | 46 | 59 | 219 | 28 | 270 | 377 | 120 | 60 | 16 | 57 | 24 |
| 65A | DN50 | DN40 | 40 | 60 | 79 | 223 | 30 | 288 | 381 | 125 | 74 | 19 | 70 | 24 |
| 80A | DN65 | DN50 | 46 | 72 | 80 | 252 | 30 | 324 | 436 | 130 | 87 | 25 | 84 | 24 |
